Встраиваемые конвекторы

Helios Light Air (CILA) — принудительная конвекция

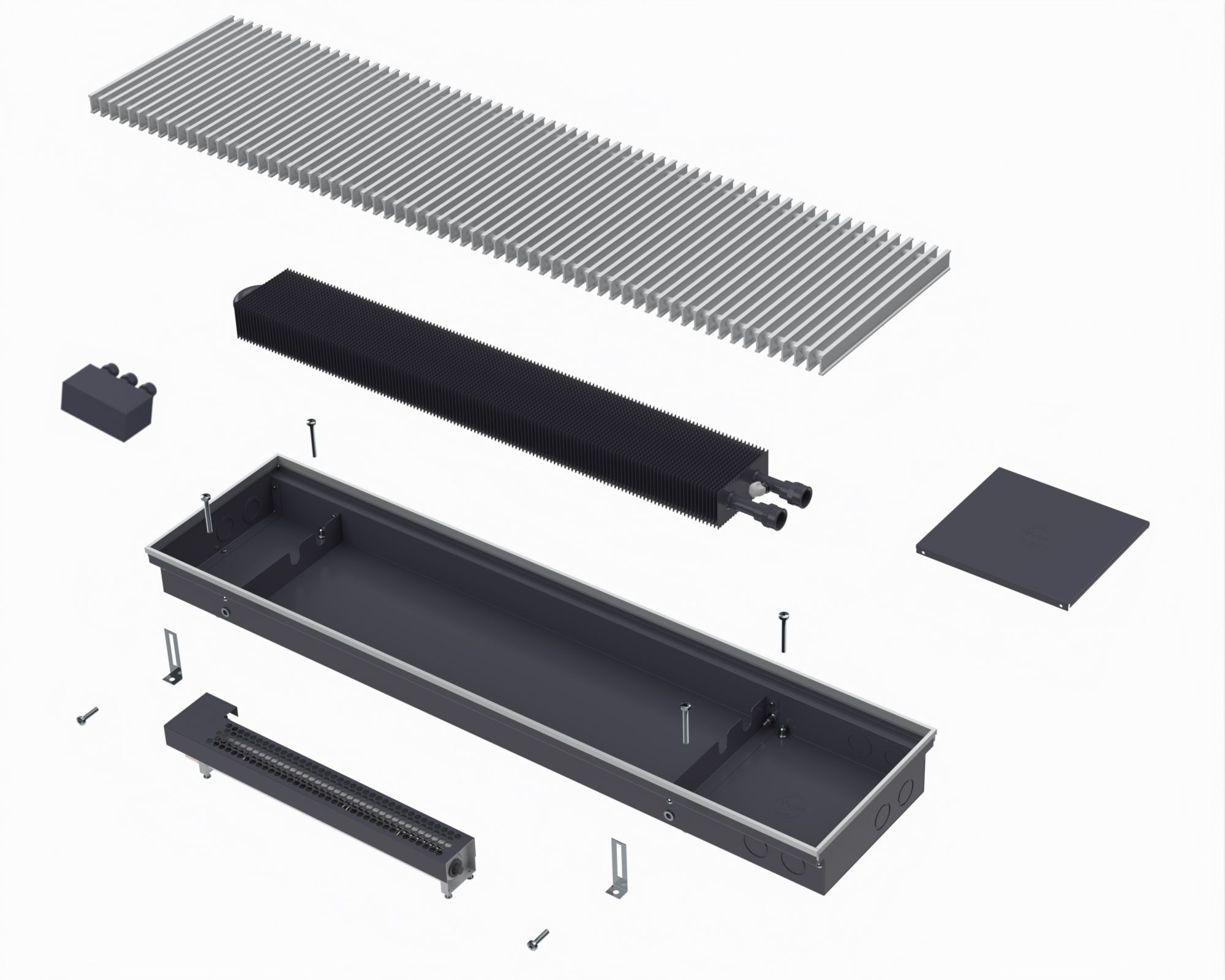

Комплект поставки

  • Корпус с установленной окантовкой
  • Съемный теплообменник
  • Тангенциальный вентилятор
  • Декоративная решетка из анодированного алюминия (цвет "Silver" - серебро)
  • Декоративная крышка
  • Крепежно-регулировочный комплект
  • Паспорт с гарантийным талоном и инструкцией по монтажу

Быстрый обогрев!
Встраиваемый в пол конвектор с принудительной конвекцией. Конвекторы данной модели могут работать как с включенными, так и с выключенными вентиляторами.

Таблица размеров

Ширина конвектора:

Высота 85 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
759 912 1066 1220 1374 1527 1681 1835 1989 2142 2296 2450 2604 2757 2911 3065 3219 3372 3526 3680 3834 3987 4141
369 444 519 594 669 743 818 893 968 1043 1118 1192 1267 1342 1417 1492 1567 1641 1716 1791 1866 1941 2016
41169 43377 45584 47791 49998 64205 66413 68620 70827 73034 87241 89448 91656 93863 96070 110277 112484 114692 116899 119106 133313 135520 137727
34169 36377 38584 40791 42998 60205 62413 64620 66827 69034 86241 88448 90656 92863 95070 112277 114484 116692 118899 121106 138313 140520 142727
Высота 110 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
887 1067 1248 1428 1608 1788 1969 2149 2329 2509 2689 2870 3050 3230 3410 3591 3771 3951 4131 4311 4492 4672 4852
432 520 607 695 783 870 958 1046 1134 1221 1309 1397 1484 1572 1660 1748 1835 1923 2011 2098 2186 2274 2362
41485 43732 45978 48225 50472 64718 66965 69211 71458 73705 87951 90198 92445 94691 96938 111185 113431 115678 117924 120171 134418 136664 138911
34485 36732 38978 41225 43472 60718 62965 65211 67458 69705 86951 89198 91445 93691 95938 113185 115431 117678 119924 122171 139418 141664 143911
высота 130 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1051 1273 1495 1716 1938 2160 2382 2604 2826 3047 3269 3491 3713 3935 4156 4378 4600 4822 5044 5265 5487 5709 5931
512 620 727 835 943 1051 1159 1267 1375 1483 1591 1699 1807 1915 2023 2131 2239 2347 2455 2563 2671 2779 2887
46525 49560 52595 55629 58664 73699 76734 79768 82803 85838 100872 103907 106942 109977 113011 128046 131081 134115 137150 140185 155220 158254 161289
39525 42560 45595 48629 51664 69699 72734 75768 78803 81838 99872 102907 105942 108977 112011 130046 133081 136115 139150 142185 160220 163254 166289
высота 180 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1249 1498 1748 1998 2247 2497 2746 2996 3245 3495 3744 3994 4243 4493 4742 4992 5241 5491 5741 5990 6240 6489 6739
608 729 851 972 1094 1215 1337 1458 1580 1701 1822 1944 2065 2187 2308 2430 2551 2673 2794 2916 3037 3158 3280
46967 50057 53147 56237 59327 74417 77507 80597 83687 86777 101867 104956 108046 111136 114226 129316 132406 135496 138586 141676 156766 159856 162946
39967 43057 46147 49237 52327 70417 73507 76597 79687 82777 100867 103956 107046 110136 113226 131316 134406 137496 140586 143676 161766 164856 167946
Высота 85 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
949 1142 1335 1527 1720 1913 2106 2299 2492 2684 2877 3070 3263 3456 3648 3841 4034 4227 4420 4613 4805 4998 5191
462 556 650 743 837 931 1025 1119 1213 1307 1400 1494 1588 1682 1776 1870 1964 2057 2151 2245 2339 2433 2527
46343 49125 51907 54689 57471 72254 75036 77818 80600 83382 98164 100946 103728 106510 109293 124075 126857 129639 132421 135203 149985 152767 155549
39343 42125 44907 47689 50471 68254 71036 73818 76600 79382 97164 99946 102728 105510 108293 126075 128857 131639 134421 137203 154985 157767 160549
Высота 110 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1148 1380 1612 1844 2076 2308 2539 2771 3003 3235 3467 3699 3931 4163 4395 4626 4858 5090 5322 5554 5786 6018 6250
559 672 785 897 1010 1123 1236 1349 1462 1575 1687 1800 1913 2026 2139 2252 2365 2478 2590 2703 2816 2929 3042
46659 49480 52302 55123 57945 72766 75588 78410 81231 84053 98874 101696 104517 107339 110160 124982 127804 130625 133447 136268 151090 153911 156733
39659 42480 45302 48123 50945 68766 71588 74410 77231 80053 97874 100696 103517 106339 109160 126982 129804 132625 135447 138268 156090 158911 161733
высота 130 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1526 1811 2096 2381 2665 2950 3235 3520 3805 4090 4374 4659 4944 5229 5514 5799 6083 6368 6653 6938 7223 7507 7792
743 881 1020 1159 1297 1436 1575 1713 1852 1990 2129 2268 2406 2545 2684 2822 2961 3100 3238 3377 3515 3654 3793
52823 56799 60775 64751 68728 84704 88680 92656 96632 100608 116584 120560 124536 128512 132488 148464 152440 156416 160393 164369 180345 184321 188297
45823 49799 53775 57751 61728 80704 84680 88656 92632 96608 115584 119560 123536 127512 131488 150464 154440 158416 162393 166369 185345 189321 193297
высота 180 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1696 2025 2354 2683 3012 3341 3670 3999 4328 4657 4986 5315 5643 5972 6301 6630 6959 7288 7617 7946 8275 8604 8933
826 986 1146 1306 1466 1626 1786 1946 2106 2267 2427 2587 2747 2907 3067 3227 3387 3547 3707 3868 4028 4188 4348
53265 57296 61328 65359 69390 85422 89453 93484 97515 101547 117578 121609 125641 129672 133703 149735 153766 157797 161828 165860 181891 185922 189954
46265 50296 54328 58359 62390 81422 85453 89484 93515 97547 116578 120609 124641 128672 132703 151735 155766 159797 163828 167860 186891 190922 194954
Высота 85 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1430 1694 1957 2221 2484 2747 3011 3274 3538 3801 4064 4328 4591 4855 5118 5381 5645 5908 6172 6435 6698 6962 7225
696 824 953 1081 1209 1337 1465 1594 1722 1850 1978 2106 2235 2363 2491 2619 2747 2876 3004 3132 3260 3388 3517
49167 52524 55881 59238 62595 77952 81309 84666 88023 91380 106737 110095 113452 116809 120166 135523 138880 142237 145594 148951 164308 167665 171022
42167 45524 48881 52238 55595 73952 77309 80666 84023 87380 105737 109095 112452 115809 119166 137523 140880 144237 147594 150951 169308 172665 176022
Высота 110 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1688 1991 2295 2599 2902 3206 3510 3814 4117 4421 4725 5028 5332 5636 5940 6243 6547 6851 7155 7458 7762 8066 8369
821 969 1117 1265 1413 1560 1708 1856 2004 2152 2300 2447 2595 2743 2891 3039 3187 3334 3482 3630 3778 3926 4074
49483 52879 56276 59672 63069 78465 81862 85258 88655 92051 107448 110844 114241 117637 121034 136430 139827 143223 146620 150016 165412 168809 172205
42483 45879 49276 52672 56069 74465 77862 81258 84655 88051 106448 109844 113241 116637 120034 138430 141827 145223 148620 152016 170412 173809 177205
высота 130 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
1885 2284 2682 3080 3478 3877 4275 4673 5071 5470 5868 6266 6664 7063 7461 7859 8257 8656 9054 9452 9850 10249 10647
918 1111 1305 1499 1693 1887 2081 2275 2468 2662 2856 3050 3244 3438 3631 3825 4019 4213 4407 4601 4794 4988 5182
59121 64039 68956 73874 78791 95708 100626 105543 110461 115378 132296 137213 142130 147048 151965 168883 173800 178717 183635 188552 205470 210387 215305
52121 57039 61956 66874 71791 91708 96626 101543 106461 111378 131296 136213 141130 146048 150965 170883 175800 180717 185635 190552 210470 215387 220305
высота 180 мм
Длина (мм)
Мощность при 95/85/20
Мощность при 70/50/20
Стоимость (руб.)* 220 В
Стоимость (руб.)* 24 В
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000
2362 2812 3262 3711 4161 4611 5061 5511 5961 6411 6861 7311 7761 8211 8661 9111 9560 10010 10460 10910 11360 11810 12260
1150 1369 1587 1806 2025 2244 2463 2682 2901 3120 3339 3558 3777 3996 4215 4434 4653 4872 5091 5310 5529 5748 5967
59563 64536 69508 74481 79454 96426 101399 106372 111344 116317 133290 138262 143235 148208 153180 170153 175126 180098 185071 190044 207016 211989 216962
52563 57536 62508 67481 72454 92426 97399 102372 107344 112317 132290 137262 142235 147208 152180 172153 177126 182098 187071 192044 212016 216989 221962

Гелиос-Терм

Гелиос-Терм

ОСОБЕННОСТИ МОДЕЛИ

Корпус:

- оцинкованная сталь 0,9 мм с эпоксиполиэфирным покрытием;
- внутренние перемычки, предотвращающие деформацию короба;
- декоративная крышка;
- специальная формовка узлов прохода;
- закладные элементы для юстировки уровня конвектора;
- закладные элементы для крепления фиксирующих пластин.

Теплообменник:

- однорядный или двухрядный теплообменник (зависит от высоты корпуса);
- медная труба – 5/8”;
- толщина алюминиевой ламели – 0,25 мм;
- расстояние между алюминиевыми ламелями - 5 мм;
- воздухоотводчик;
- давление: рабочее до 16 Атм/ опрессовочное не менее 24 Атм;
- температура теплоносителя до 120° С

ВЕНТИЛЯТОР

Для 220В:
- тангенциальный вентилятор;
- модуль управления вентилятором Муссон 3.0.
Для 24В:
- тангенциальный вентилятор;
- блок питания.

Соединение:

- подводка магистрали: справа, спереди.
- фитинги с внутренней резьбой 1/2”

Подробности

Внимание! Остерегайтесь подделок. Только оригинальные конвекторы HELIOS THERM имеют на корпусе фирменный знак выполненный методом штамповки.

* Не является офертой и носит ознакомительный характер
