Helios Therm | Helios Alpha (CIA) — естественная конвекция

Хит продаж!
Встраиваемый в пол конвектор с естественной конвекцией. Основное назначение – формирование тепловой завесы между окном и помещением.

Если конвектор изготавливается в составном исполнении с двумя теплообменниками доплата 5000 руб.

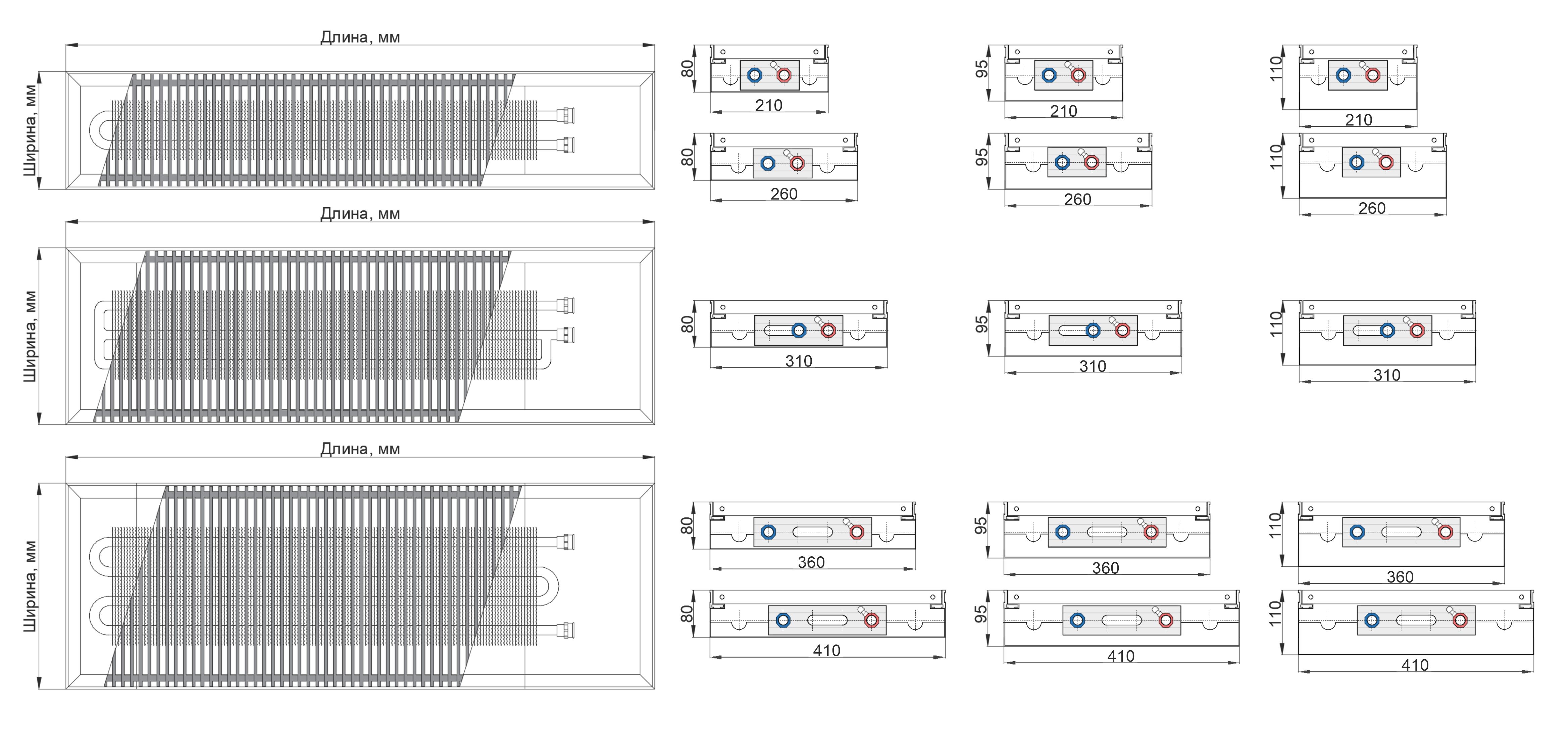

Таблица размеров

Ширина конвектора:

210 мм
260 мм
310 мм
360 мм
410 мм

Высота 80 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
224	269	314	359	404	449	494	539	583	628	673	718	763	808	853	898	942	987	1032	1077	1122	1167	1212	1257	1302	1346	1391	1436	1481	1526	1571	1616	1661	1705	1750	1795	1840	1885	1930	1975	2020	2064	2109
140	168	196	224	252	279	307	335	363	391	419	447	475	503	531	559	587	615	643	671	699	727	755	783	811	838	866	894	922	950	978	1006	1034	1062	1090	1118	1146	1174	1202	1230	1258	1286	1314
23621	26174	28727	31280	33833	36386	38938	41491	44044	46597	49510	51703	54256	56809	59361	61914	64467	67020	69573	72126	74679	77232	79784	82337	84890	87443	89996	92549	95102	97655	100207	102760	105133	107866	110419	112972	115525	118078	120630	123183	125736	128289	130842

Высота 95 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
235	282	328	375	422	469	516	563	610	567	704	751	798	845	891	938	985	1032	1079	1126	1173	1220	1267	1314	1361	1408	1455	1501	1548	1595	1642	1689	1736	1783	1830	1877	1924	1971	2018	2064	2111	2158	2205
146	175	205	234	263	292	321	351	380	409	438	468	497	526	555	584	614	643	672	701	730	760	789	818	847	877	906	935	964	993	1023	1052	1081	1110	1140	1169	1198	1227	1256	1286	1315	1344	1373
23747	26316	28885	31453	34022	36591	39159	41728	44297	46865	49434	52003	54571	57140	59709	62277	64846	67415	69983	72552	75121	77689	80258	82826	85395	87964	90532	93101	95670	98238	100807	130376	105944	108513	111082	113650	116219	118788	121356	123925	126494	129062	131631

Высота 110 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
275	330	386	441	496	551	606	661	716	771	826	881	936	991	1047	1102	1157	1212	1267	1322	1377	1432	1487	1542	1597	1652	1707	1763	1818	1873	1928	1983	2038	2093	2148	2203	2258	2313	2368	2424	2479	2534	2589
172	206	240	274	309	343	377	412	446	480	515	549	583	617	652	686	720	755	789	823	858	892	926	960	995	1029	1063	1098	1132	1166	1201	1235	1269	1303	1338	1372	1406	1441	1475	1509	1544	1578	1612
23937	26529	29121	31714	34306	36898	39491	42083	44675	47268	49860	52452	55045	57637	60229	62822	65414	68006	70599	73191	75783	78376	80968	83560	86153	88745	91337	93930	96522	99114	101707	104299	106891	109483	112076	114668	117260	119853	122445	125037	127630	130222	132814

Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
347	416	486	555	624	694	763	832	902	971	1040	1110	1179	1248	1318	1387	1457	1526	1595	1665	1734	1803	1873	1942	2011	2081	2150	2250	2289	2358	2428	2497	2566	2636	2705	2774	2844	2913	2982	3052	3121	3191	3260
216	259	302	346	389	432	475	518	562	605	648	691	734	777	821	864	907	950	993	1037	1080	1123	1166	1209	1253	1296	1339	1382	1425	1469	1512	1555	1598	1641	1685	1728	1771	1814	1857	1901	1944	1987	2030
28970	32349	35728	39107	42486	45865	49244	52622	56001	59380	62759	66138	69517	72896	76275	79654	83033	86412	89791	93170	96549	99928	103307	106686	110065	113444	116823	120202	123581	126960	130339	133717	137096	140475	143854	147233	150612	153991	157370	160749	164128	167507	170886

Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
367	441	514	588	661	734	808	881	955	1028	1102	1175	1248	1322	1395	1469	1542	1616	1689	1763	1836	1909	1983	2056	2130	2203	2277	2350	2424	2497	2570	2644	2717	2791	2864	2938	3011	3084	3158	3231	3305	3378	3452
229	274	320	366	412	457	503	549	595	640	686	732	777	823	869	915	960	1006	1052	1098	1143	1189	1235	1281	1326	1372	1418	1464	1509	1555	1601	1646	1692	1738	1784	1829	1875	1921	1967	2012	2058	2104	2150
29412	32846	36280	39714	43148	46583	50017	53451	56885	60319	63753	67188	70622	74056	77490	80924	84359	87793	91227	94661	98095	101530	104964	108398	111832	115266	118700	122135	125569	129003	132437	135871	139306	142740	146174	149608	153042	156477	159911	163345	166779	170213	173648

Высота 80 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
240	288	336	384	431	479	527	575	623	671	719	767	815	863	911	959	1007	1055	1103	1151	1199	1246	1294	1342	1390	1438	1486	1534	1582	1630	1678	1726	1774	1822	1870	1918	1966	2013	2061	2109	2157	2205	2253
149	179	209	239	269	299	328	358	388	418	448	478	508	537	567	597	627	657	687	717	746	776	806	836	866	896	925	955	985	1015	1045	1075	1105	1134	1164	1194	1224	1254	1284	1314	1343	1373	1403
26068	28912	31756	34600	37444	40288	43132	45976	48820	51664	54508	57352	60196	63040	65884	68729	71573	74417	77261	80105	82949	85793	88637	91481	94325	97169	100013	102857	105701	108545	111389	114233	117077	119921	122765	125609	128453	131297	134141	136985	139829	142673	145517

Высота 95 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
245	294	343	392	441	490	539	588	636	685	734	783	832	881	930	979	1028	1077	1126	1175	1224	1273	1322	1371	1420	1469	1518	1567	1616	1665	1714	1763	1812	1860	1909	1958	2007	2056	2105	2154	2203	2252	2301
152	183	213	244	274	305	335	366	396	427	457	488	518	549	579	610	640	671	701	732	762	793	823	854	884	915	945	976	1006	1037	1067	1098	1128	1159	1189	1220	1250	1281	1311	1342	1372	1403	1433
26194	29054	31914	34774	37634	40493	43353	46213	49073	51933	54792	57652	60512	63372	66232	69091	71951	74811	77671	80531	83390	86250	89110	91970	94830	97689	100549	103409	106269	109129	111988	114848	117708	120568	123428	126287	129147	132007	134867	137727	140586	143446	146306

Высота 110 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
291	349	407	465	523	581	640	698	756	814	872	930	988	1047	1105	1163	1221	1279	1337	1395	1454	1512	1570	1628	1686	1744	1802	1860	1919	1977	2035	2093	2151	2209	2267	2326	2384	2442	2500	2558	2616	2674	2733
181	217	253	290	326	362	398	434	471	507	543	579	616	652	688	724	760	797	833	869	905	941	978	1014	1050	1086	1122	1159	1195	1231	1267	1303	1340	1376	1412	1448	1484	1521	1557	1593	1629	1665	1702
26384	29267	32151	35034	37918	40801	43685	46568	49452	52335	55219	58102	60985	63869	66752	69636	72519	75403	78286	81170	84053	86937	89820	92704	95587	98471	101354	104237	107121	110004	112888	115771	118655	121538	124422	127305	130189	133072	135956	138839	141723	144606	147489

Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
357	428	500	571	643	714	785	857	928	1000	1071	1142	1214	1285	1357	1428	1499	1571	1642	1714	1785	1856	1928	1999	2071	2142	2213	2285	2356	2428	2499	2570	2642	2713	2785	2856	2927	2999	3070	3142	3213	3284	3356
222	267	311	356	400	445	489	534	578	622	667	711	756	800	845	889	934	978	1023	1067	1112	1156	1201	1245	1289	1334	1378	1423	1467	1512	1556	1601	1645	1690	1734	1779	1823	1867	1912	1956	2001	2045	2090
31417	35087	38757	42427	46097	49767	53437	57108	60778	64448	68118	71788	75458	79128	82798	86468	90138	93809	97479	101149	104819	108489	112159	115829	119499	123169	126839	130510	134180	137850	141520	145190	148860	152530	156200	159870	163540	167211	170881	174551	178221	181891	185561

Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
388	465	543	620	698	775	853	930	1008	1085	1163	1240	1318	1395	1473	1550	1628	1705	1783	1860	1938	2016	2093	2171	2248	2326	2403	2481	2558	2636	2713	2791	2868	2946	3023	3101	3178	3256	333	3411	3488	3566	3643
241	290	338	386	434	483	531	579	628	676	724	772	821	869	917	966	1014	1062	1110	1159	1207	1255	1303	1352	1400	1448	1497	1545	1593	1641	1690	1738	1786	1834	1883	1931	1979	2028	2076	2124	2172	2221	2269
31859	35584	39309	43035	46760	50485	54211	57936	61661	65387	69112	72837	76563	80288	84013	87739	91464	95189	98915	102640	106365	110091	113816	117541	121267	124992	128717	132443	136168	139893	143619	147344	151069	154795	158520	162245	165971	169696	173421	177147	180872	184597	188323

Высота 80 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
306	367	428	490	551	612	673	734	796	857	918	979	1040	1102	1163	1224	1285	1346	1408	1469	1530	1591	1652	1714	1775	1836	1897	1958	2020	2081	2142	2203	2264	2326	2387	2448	2509	2570	2632	2693	2754	2815	2876
191	229	267	305	343	381	419	457	495	534	572	610	648	686	724	762	800	838	877	915	953	991	1029	1067	1105	1143	1181	1220	1258	1296	1334	1372	1410	1448	1486	1524	1563	1601	1639	1677	1715	1753	1791
31986	35486	38987	42488	45989	49490	52991	56492	59993	63493	66994	70495	73996	77497	80998	84499	87999	91500	95001	98502	102003	105504	109005	112505	116006	119507	123008	126509	130010	133511	137011	140512	144013	147514	151015	154516	158017	161517	165018	168519	172020	175521	179022

Высота 95 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
321	386	450	514	578	643	707	771	835	900	964	1028	1092	1157	1221	1285	1349	1414	1478	1542	1607	1671	1735	1799	1864	1928	1992	2056	2121	2185	2249	2313	2378	2442	2506	2570	2635	2699	2763	2827	2892	2956	3020
200	240	280	320	360	400	440	480	520	560	600	640	680	720	760	800	840	880	920	960	1000	1040	1080	1120	1161	1201	1241	1281	1321	1361	1401	1441	1481	1521	1561	1601	1641	1681	1721	1761	1801	1841	1881
32112	35628	39145	42662	46178	49695	53212	56728	60245	63762	67278	70795	74312	77828	81345	84861	88378	91895	95411	98928	102445	105961	109478	112995	116511	120028	123545	127061	130578	134094	137611	141128	144644	148161	151678	155194	158711	162228	165744	169261	172777	176294	179811

Высота 110 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
377	453	528	604	679	755	830	906	981	1057	1132	1208	1283	1359	1434	1510	1585	1661	1736	1812	1887	1962	2038	2113	2189	2264	2340	2415	2491	2566	2642	2717	2793	2868	2944	3019	3095	3170	3246	3321	3397	3472	3548
235	282	329	376	423	470	517	564	611	658	705	752	799	846	893	940	987	1034	1081	1128	1175	1222	1269	1316	1363	1410	1457	1504	1551	1598	1645	1692	1739	1786	1833	1880	1927	1974	2021	2068	2115	2162	2209
32301	35842	39382	42922	46462	50003	53543	57083	60624	64164	67704	71245	74785	78325	81866	85406	88946	92486	96027	99567	103107	106648	110188	113728	117269	120809	124349	127890	131430	134970	138511	142051	145591	149131	152672	156212	159752	163293	166833	170373	173914	177454	180994

Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
485	581	678	775	872	969	1066	1163	1260	1357	1454	1550	1647	1744	1841	1938	2035	2132	2229	2326	2423	2519	2616	2713	2810	2907	3004	3101	3198	3295	3392	3488	3585	3682	3779	3876	3973	4070	4167	4264	4361	4457	4554
302	362	422	483	543	603	664	724	784	845	905	966	1026	1086	1147	1207	1267	1328	1388	1448	1509	1569	1629	1690	1750	1810	1871	1931	1991	2052	2112	2172	2233	2293	2353	2414	2474	2534	2595	2655	2715	2776	2836
38455	43148	47840	52533	57226	61918	66611	71304	75996	80689	85382	90074	94767	99459	104152	108845	113537	118230	122923	127615	132308	137001	141693	146386	151079	155771	160464	165157	169849	174542	179234	183927	188620	193312	198005	202698	207390	212083	216776	221468	226161	230854	235546

Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
525	630	735	840	946	1051	1156	1261	1366	1471	1576	1681	1786	1891	1996	2101	2206	2311	2416	2521	2627	2732	2837	2942	3047	3152	3257	3362	3467	3572	3677	3782	3887	3992	4097	4202	4307	4413	4518	4623	4728	4833	4938
327	393	458	523	589	654	720	785	851	916	981	1047	1112	1178	1243	1309	1374	1439	1505	1570	1636	1701	1766	1832	1897	1963	2028	2094	2159	2224	2290	2355	2421	2486	2552	2617	2682	2748	2813	2879	2944	3010	3075
38897	43645	48393	53141	57888	62636	67384	72132	76880	81628	86376	91124	95871	100619	105367	110115	114863	119611	124359	129107	133854	138602	143350	148098	152846	157594	162342	167090	171837	176585	181333	186081	190829	195577	200325	205073	209820	214568	219316	224064	228812	233560	238308

Высота 80 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
434	520	607	694	780	867	954	1040	1127	1214	1301	1387	1474	1561	1647	1734	1821	1907	1994	2081	2168	2254	2341	2428	2514	2601	2688	2774	2861	2948	3035	3121	3208	3295	3381	3468	3555	3641	3728	3815	3902	3988	4075
270	324	378	432	486	540	594	648	702	756	810	864	918	972	1026	1080	1134	1188	1242	1296	1350	1404	1458	1512	1566	1620	1674	1728	1782	1836	1890	1944	1998	2052	2106	2160	2214	2268	2322	2376	2430	2484	2538
35554	39711	43869	48027	52184	56342	60500	64657	68815	72973	77131	81288	85446	89604	93761	97919	102077	106235	110392	114550	118708	122865	127023	131181	135338	139496	143654	147812	151969	156127	160285	164442	168600	172758	176916	181073	185231	189389	193546	197704	201862	206019	210177

Высота 95 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
449	539	628	718	808	898	987	1077	1167	1257	1346	1436	1526	1616	1705	1795	1885	1975	2064	2154	2244	2334	2424	2513	2603	2693	2783	2872	2962	3052	3142	3231	3321	3411	3501	3590	3680	3770	3860	3949	4039	4129	4219
279	335	391	447	503	559	615	671	727	783	838	894	950	1006	1062	1118	1174	1230	1286	1342	1397	1453	1509	1565	1621	1677	1733	1789	1845	1901	1956	2012	2068	2124	2180	2236	2292	2348	2404	2459	2515	2571	2627
35680	39853	44027	48200	52374	56547	60721	64894	69068	73241	77415	81588	85762	89935	94109	98282	102456	106629	110803	114976	119149	123323	127496	131670	135843	140017	144190	148364	152537	156711	160884	165058	169231	173405	177578	181752	185925	190099	194272	198446	202619	206793	210966

Высота 110 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
520	624	728	832	936	1040	1144	1248	1353	1457	1561	1665	1769	1873	1977	2081	2185	2289	2393	2497	2601	2705	2809	2913	3017	3121	3225	3329	3433	3537	3641	3745	3849	3954	4058	4162	4266	4370	4474	4578	4682	4786	4890
324	389	454	518	583	648	713	777	842	907	972	1037	1101	1166	1231	1296	1361	1425	1490	1555	1620	1685	1749	1814	1879	1944	2009	2073	2138	2203	2268	2332	2397	2462	2527	2592	2656	2721	2786	2851	2916	2980	3045
35869	40066	44263	48461	52658	56855	61052	65249	69446	73644	77841	82038	86235	90432	94629	98826	103024	107221	111418	115615	119812	124009	128207	132404	136601	140798	144995	149192	153389	157587	161784	165981	170178	174375	178572	182770	186967	191164	195361	199558	203755	207952	212150

Высота 130 мм
Длина (мм)
Мощность при ∆t 50°С (Вт)
Мощность при ∆t 70°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
643	771	900	1028	1157	1285	1414	1542	1671	1799	1928	2056	2185	2313	2442	2570	2699	2827	2956	3084	3213	3342	3470	3599	3727	3856	3984	4113	4241	4370	4498	4627	4755	4884	5012	5141	5269	5398	5526	5655	5783	5912	6040
302	362	422	483	543	603	664	724	784	845	905	966	1026	1086	1147	1207	1267	1328	1388	1448	1509	1569	1629	1690	1750	1810	1871	1931	1991	2052	2112	2172	2233	2293	2353	2414	2474	2534	2595	2655	2715	2776	2836
45493	51208	56924	62639	68354	74069	79784	85500	91215	96930	102645	108360	114076	119791	125506	131221	136936	142652	148367	154082	159797	165512	171228	176943	182658	188373	194088	199803	205519	211234	216949	222664	228379	234095	239810	245525	251240	256955	262671	268386	274101	279816	285531

Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
714	857	1000	1142	1285	1428	1571	1714	1856	1999	2142	2285	2428	2570	2713	2856	2999	3142	3284	3427	3570	3713	3856	3998	4141	4284	4427	4570	4712	4855	4998	5141	5284	5426	5569	5712	5855	5998	6140	6283	6426	6569	6712
445	534	622	711	800	889	978	1067	1156	1245	1334	1423	1512	1601	1690	1779	1867	1956	2045	2134	2223	2312	2401	2490	2579	2668	2757	2846	2935	3024	3112	3201	3290	3379	3468	3557	3646	3735	3824	3913	4002	4091	4180
45935	51706	57476	63246	69017	74787	80558	86328	92098	97869	103639	109410	115180	120951	126721	132491	138262	144032	149803	155573	161344	167114	172884	178655	184425	190196	195966	201737	207507	213277	219048	224818	230589	236359	242129	247900	253670	259441	265211	270982	276752	282522	288293

Высота 80 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
518	622	725	829	932	1036	1140	1243	1347	1450	1554	1658	1761	1865	1969	2072	2176	2279	2383	2487	2590	2694	2797	2901	3005	3108	3212	3315	3419	3523	3626	3730	3833	3937	4041	4144	4248	4351	4455	4559	4662	4766	4870
323	387	452	516	581	645	710	774	839	903	968	1032	1097	1161	1226	1290	1355	1419	1484	1548	1613	1678	1742	1807	1871	1936	2000	2065	2129	2194	2258	2323	2387	2452	2516	2581	2645	2710	2774	2839	2903	2968	3032
43545	48829	54114	59398	64683	69968	75252	80537	85821	91106	96391	101675	106960	112244	117529	122814	128098	133383	138668	143952	149237	154521	159806	165091	170375	175660	180944	186229	191514	196798	202083	207367	212652	217937	223221	228506	233790	239075	244360	249644	254929	260213	265498

Высота 95 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
536	644	751	858	965	1073	1180	1287	1394	1502	1609	1716	1823	1931	2038	2145	2253	2360	2467	2574	2682	2789	2896	3003	3111	3218	3325	3432	3540	3647	3754	3861	3969	4076	4183	4291	4398	4505	4612	4720	4827	4934	5041
334	401	468	534	601	668	735	802	868	935	1002	1069	1136	1202	1269	1336	1403	1470	1536	1603	1670	1737	1804	1870	1937	2004	2071	2138	2204	2271	2338	2405	2472	2538	2605	2672	2739	2805	2872	2939	3006	3073	3139
43671	48971	54272	59572	64872	70173	75473	80774	86074	91374	96675	101975	107275	112576	117876	123177	128477	133777	139078	144378	149679	154979	160279	165580	170880	176180	181481	186781	192082	197382	202682	207983	213283	218584	223884	229184	234485	239785	245086	250386	255686	260987	266287

Высота 110 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*

800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
622	746	870	995	1119	1243	1368	1492	1616	1741	1865	1989	2114	2238	2362	2487	2611	2735	2860	2984	3108	3233	3357	3481	3606	3730	3854	3978	4103	4227	4351	4476	4600	4724	4849	4973	5097	5222	5346	5470	5595	5719	5843
387	465	542	619	697	774	852	929	1007	1084	1161	1239	1316	1394	1471	1548	1626	1703	1781	1858	1936	2013	2090	2168	2245	2323	2400	2478	2555	2632	2710	2787	2865	2942	3020	3097	3174	3252	3329	3407	3484	3562	3639
43860	49184	54508	59832	65156	70480	75805	81129	86453	91777	97101	102425	107749	113073	118397	123721	129045	134369	139693	145017	150341	155665	160989	166313	171638	176962	182286	187610	192934	198258	203582	208906	214230	219554	224878	230202	235526	240850	246174	251498	256822	262147	267471

ОСОБЕННОСТИ МОДЕЛИ

Корпус:

- оцинкованная сталь 0,9 мм с эпоксиполиэфирным покрытием;
- внутренние перемычки, предотвращающие деформацию корпуса;
- декоративная крышка;
- специальная формовка узлов прохода с изменяемым размером отверстия;
- закладные элементы для юстировки уровня конвектора;
- закладные элементы для крепления фиксирующих пластин.

Теплообменник:

- однорядный или двухрядный теплообменник (в зависимости от высоты корпуса);
- медная труба – 5/8”;
- толщина алюминиевой ламели – 0,35 мм;
- расстояние между алюминиевыми ламелями - 7 мм;
- воздухоотводчик;
- давление: рабочее до 16 Атм/ опрессовочное не менее 24 Атм;
- температура теплоносителя до 120° С

Соединение:

- подводка магистрали: справа, слева, спереди, сзади.
- фитинги с внутренней резьбой 1/2”

Монтажный щит:

- щит из OSB с логотипом HeliosTherm

Руководство по монтажу

Подробности

Внимание! Остерегайтесь подделок. Только оригинальные конвекторы HELIOS THERM имеют на корпусе фирменный знак выполненный методом штамповки.

* Не является офертой и носит ознакомительный характер
