Встраиваемые конвекторы

Helios Alpha Double (CIAD)

Комплект поставки

  • Короб с установленной рамкой
  • Съемный теплообменник
  • Декоративная решетка из анодированного алюминия (на выбор пять базовых цветов, входит в стоимость конвектора)
  • Крепежно-регулировочный комплект
  • Паспорт с гарантийным талоном и инструкцией по монтажу
  • Декоративная крышка
  • Щит монтажный

Максимальная теплоотдача!
Встраиваемый в пол конвектор с естественной конвекцией. Максимальный тепловой поток, увеличенная глубина короба, двойной теплообменник.

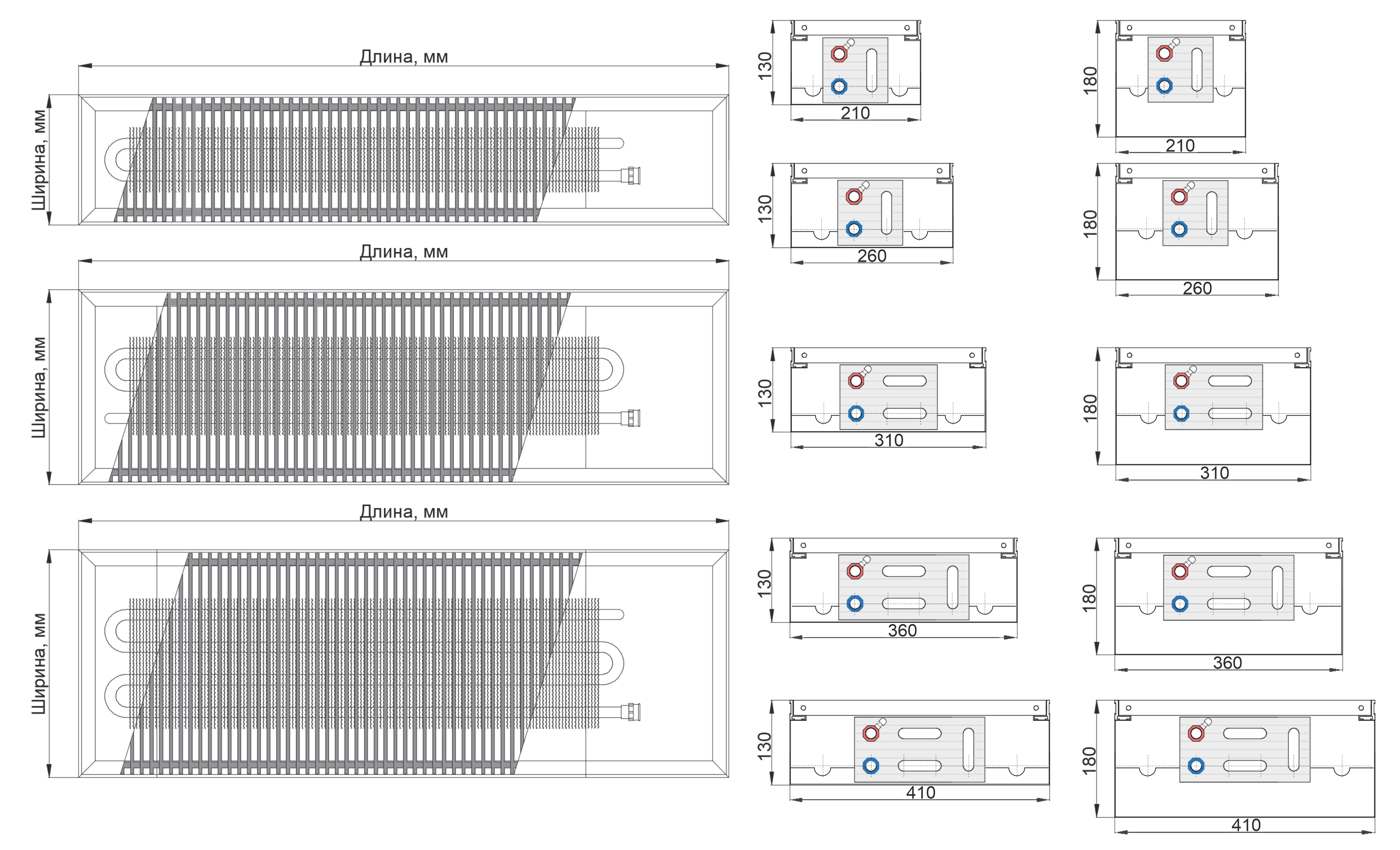

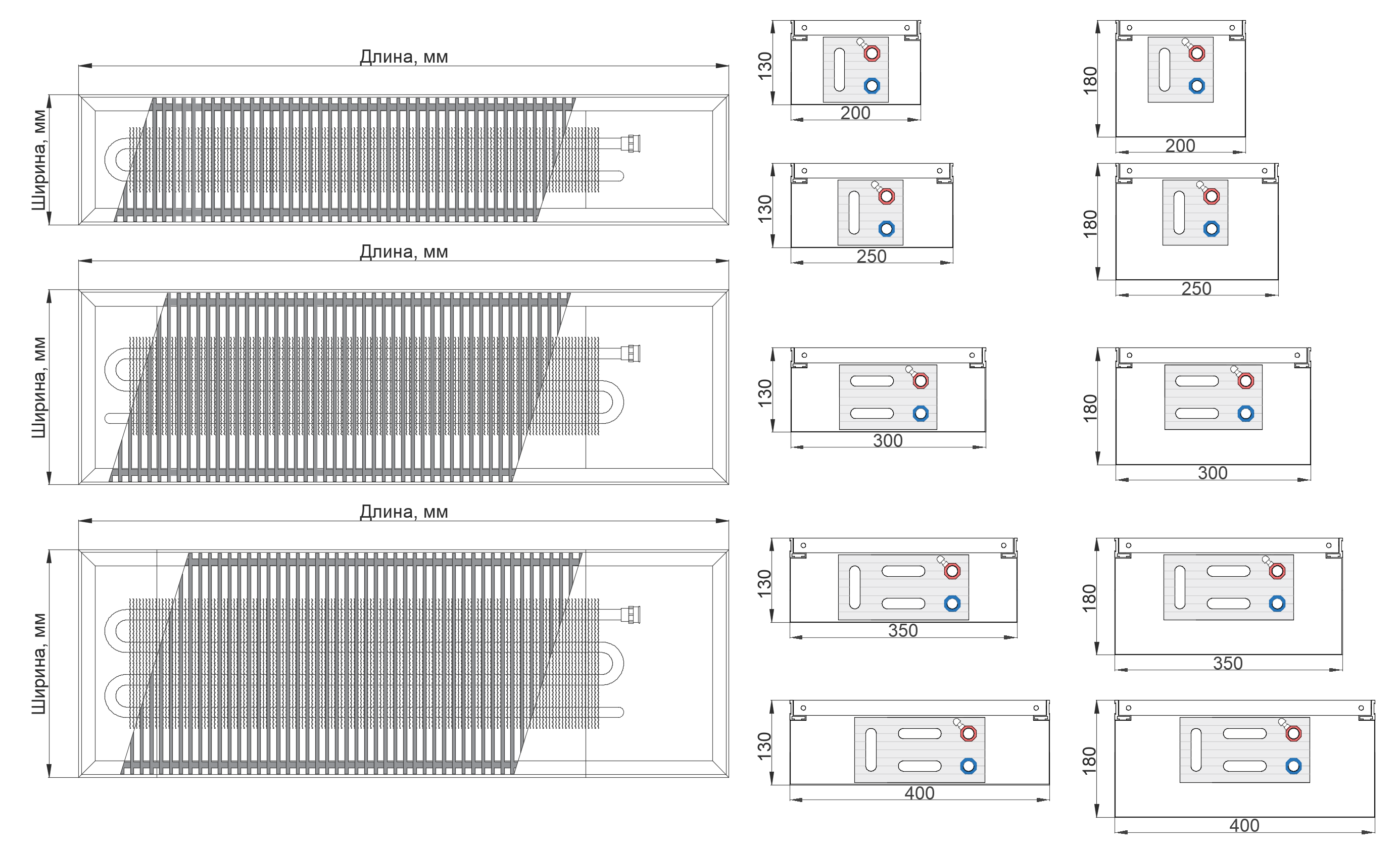

Таблица размеров

Ширина конвектора:

Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
340 408 476 544 612 680 748 816 884 952 1020 1088 1156 1224 1292 1360 1428 1496 1564 1632 1700 1768 1836 1904 1972 2040 2108 2176 2244 2312 2380 2448 2516 2584 2652 2720 2788 2856 2924 2992 3060 3128 3196
200 240 280 320 360 400 440 480 520 560 600 640 680 720 760 800 840 880 920 960 1000 1040 1080 1120 1160 1200 1240 1280 1320 1360 1400 1440 1480 1520 1560 1600 1640 1680 1720 1760 1800 1840 1880
25669 28638 31608 34577 37546 40516 43485 46454 49424 52393 55362 58332 61301 64271 67240 70209 73179 76148 79117 82087 85056 88026 90995 93964 96934 99903 102872 105842 108811 111781 114750 117719 120689 123658 126627 129597 132566 135535 138505 141474 144444 147413 150382
Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
360 432 504 576 648 720 792 864 936 1008 1080 1152 1224 1296 1368 1440 1512 1584 1656 1728 1800 1872 1944 2016 2088 2160 2232 2304 2376 2448 2520 2592 2664 2736 2808 2880 2952 3024 3096 3168 3240 3312 3384
215 258 301 344 387 430 473 516 559 602 645 688 731 774 817 860 903 946 989 1032 1075 1118 1161 1204 1247 1290 1333 1376 1419 1462 1505 1548 1591 1634 1677 1720 1763 1806 1849 1892 1935 1978 2021
26144 29172 32201 35230 38259 41287 44316 47345 50374 53402 56431 59460 62489 65517 68546 71575 74603 77632 80661 83690 86718 89747 92776 95805 98833 101862 104891 107920 110948 113977 117006 120034 123063 126092 129121 132149 135178 138207 141236 144264 147293 150322 153351
Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
350 420 490 560 630 700 770 840 910 980 1050 1120 1190 1260 1330 1400 1470 1540 1610 1680 1750 1820 1890 1960 2030 2100 2170 2240 2310 2380 2450 2520 2590 2660 2730 2800 2870 2940 3010 3080 3150 3220 3290
205 246 287 328 369 410 451 492 533 574 615 656 697 738 779 820 861 902 943 984 1025 1066 1107 1148 1189 1230 1271 1312 1353 1394 1435 1476 1517 1558 1599 1640 1681 1722 1763 1804 1845 1886 1927
27850 31077 34305 37532 40759 43987 47214 50441 53669 56896 60123 63350 66578 69805 73032 76260 79487 82714 85941 89169 92396 95623 98851 102078 105305 108533 111760 114987 118214 121442 124669 127896 131124 134351 137578 140805 144033 147260 150487 153715 156942 160169 163397
Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
380 456 532 608 684 760 836 912 988 1064 1140 1216 1292 1368 1444 1520 1596 1672 1748 1824 1900 1976 2052 2128 2204 2280 2356 2432 2508 2584 2660 2736 2812 2888 2964 3040 3116 3192 3268 3344 3420 3496 3572
225 270 315 360 405 450 495 540 585 630 675 720 765 810 855 900 945 990 1035 1080 1125 1170 1215 1260 1305 1350 1395 1440 1485 1530 1575 1620 1665 1710 1755 1800 1845 1890 1935 1980 2025 2070 2115
28325 31612 34898 38185 41472 44758 48045 51332 54618 57905 61192 64478 67765 71052 74338 77625 80912 84198 87485 90772 94058 97345 100632 103918 107205 110492 113778 117065 120352 123638 126925 130212 133498 136785 140072 143358 146645 149931 153218 156505 159791 163078 166365
Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
475 570 665 760 855 950 1045 1140 1235 1330 1425 1520 1615 1710 1805 1900 1995 2090 2185 2280 2375 2470 2565 2660 2755 2850 2945 3040 3135 3230 3325 3420 3515 3610 3705 3800 3895 3990 4085 4180 4275 4370 4465
280 336 392 448 504 560 616 672 728 784 840 896 952 1008 1064 1120 1176 1232 1288 1344 1400 1456 1512 1568 1624 1680 1736 1792 1848 1904 1960 2016 2072 2128 2184 2240 2296 2352 2408 2464 2520 2576 2632
33888 37958 42027 46097 50167 54236 58306 62376 66446 70515 74585 78655 82724 86794 90864 94933 99003 103073 107143 111212 115282 119352 123421 127491 131561 135630 139700 143770 147840 151909 155979 160049 164118 168188 172258 176327 180397 184467 188537 192606 196676 200746 204815
Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
515 618 721 824 927 1030 1133 1236 1339 1442 1545 1648 1751 1854 1957 2060 2163 2266 2369 2472 2575 2678 2781 2884 2987 3090 3193 3296 3399 3502 3605 3708 3811 3914 4017 4120 4223 4326 4429 4532 4635 4738 4841
305 366 427 488 549 610 671 732 793 854 915 976 1037 1098 1159 1220 1281 1342 1403 1464 1525 1586 1647 1708 1769 1830 1891 1952 2013 2074 2135 2196 2257 2318 2379 2440 2501 2562 2623 2684 2745 2806 2867
34363 38492 42621 46750 50879 55008 59137 63266 67395 71524 75654 79783 83912 88041 92170 96299 100428 107557 108686 112815 116944 121073 125202 129331 133460 137589 141719 145848 149977 154106 158235 162364 166493 170622 174751 178880 183009 187138 191267 195396 199525 203654 207784
Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
630 756 882 1008 1134 1260 1386 1512 1638 1764 1890 2016 2142 2268 2394 2520 2646 2772 2898 3024 3150 3276 3402 3528 3654 3780 3906 4032 4158 4284 4410 4536 4662 4788 4914 5040 5166 5292 5418 5544 5670 5796 5922
375 450 525 600 675 750 825 900 975 1050 1125 1200 1275 1350 1425 1500 1575 1650 1725 1800 1875 1950 2025 2100 2175 2250 2325 2400 2475 2550 2625 2700 2775 2850 2925 3000 3075 3150 3225 3300 3375 3450 3525
39926 44383 49750 54662 59574 64486 69398 74311 79223 84135 89047 93959 98871 103783 108695 113607 118519 123432 128344 133256 138168 143080 147992 152904 157816 162728 167640 172553 177465 182377 187289 192201 197113 202025 206937 211849 216761 221674 226586 231498 236410 241322 246234
Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
700 840 980 1120 1260 1400 1540 1680 1820 1960 2100 2240 2380 2520 2660 2800 2940 3080 3220 3360 3500 3640 3780 3920 4060 4200 4340 4480 4620 4760 4900 5040 5180 5320 5460 5600 5740 5880 6020 6160 6300 6440 6580
415 498 581 664 747 830 913 996 1079 1162 1245 1328 1411 1494 1577 1660 1743 1826 1909 1992 2075 2158 2241 2324 2407 2490 2573 2656 2739 2822 2905 2988 3071 3154 3237 3320 3403 3486 3569 3652 3735 3818 3901
40401 45372 50344 55315 60287 65258 70230 75201 80172 58144 90115 95087 100058 105030 110001 114973 119944 124916 129887 134859 139830 144802 149773 154744 159716 164687 169659 174630 179602 184573 189545 194516 199488 204459 209431 214402 219374 224345 229316 234288 239259 244231 249202
Высота 130 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
645 774 903 1032 1161 1290 1419 1548 1677 1806 1935 2064 2193 2322 2451 2580 2709 2838 2967 3096 3225 3354 3483 3612 3741 3870 3999 4128 4257 4386 4515 4644 4773 4902 5031 5160 5289 5418 5547 5676 5805 5934 6063
380 456 532 608 684 760 836 912 988 1064 1140 1216 1292 1368 1444 1520 1596 1672 1748 1824 1900 1976 2052 2128 2204 2280 2356 2432 2508 2584 2660 2736 2812 2888 2964 3040 3116 3192 3268 3344 3420 3496 3572
42107 47277 52447 57617 62787 67957 73127 78297 83467 88637 93807 98977 104148 109318 114488 119658 124828 129998 135168 140338 145508 150678 155848 161018 166188 171358 176528 181698 186868 192038 197208 202378 207548 212718 217888 223058 228228 233398 238568 243738 248908 254078 259248
Высота 180 мм
Длина (мм)
Мощность при ∆t 70°С (Вт)
Мощность при ∆t 50°С (Вт)
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
755 906 1057 1208 1359 1510 1661 1812 1963 2114 2265 2416 2567 2718 2869 3020 3171 3322 3473 3624 3775 3926 4077 4228 4379 4530 4681 4832 4983 5134 5285 5436 5587 5738 5889 6040 6191 6342 6493 6644 6795 6946 7097
450 540 630 720 810 900 990 1080 1170 1260 1350 1440 1530 1620 1710 1800 1890 1980 2070 2160 2250 2340 2430 2520 2610 2700 2790 2880 2970 3060 3150 3240 3330 3420 3510 3600 3690 3780 3870 3960 4050 4140 4230
42582 47811 53041 58270 63500 68729 73958 79188 84417 89647 94876 100105 105335 110564 115794 121023 126252 131482 136711 141941 147170 152399 157629 162858 168087 173317 178546 183776 189005 194234 199464 204693 209923 215152 220381 225611 230840 236070 241299 246528 251758 256987 262217
* Не является офертой и носит ознакомительный характер

Гелиос-Терм

ОСОБЕННОСТИ МОДЕЛИ

Короб:

- оцинкованная сталь 0,9 мм с эпоксиполиэфирным покрытием;
- внутренние перемычки, предотвращающие деформацию короба;
- декоративная крышка;
- специальная формовка узлов прохода с изменяемым размером отверстия;
- закладные элементы для юстировки уровня конвектора;
- закладные элементы для крепления фиксирующих пластин.

Теплообменник:

- двухрядный теплообменник;
- медная труба – 5/8”;
- толщина алюминиевой ламели – 0,35 мм;
- воздухоотводчик;
- давление: рабочее до 16 Атм/ опрессовочное не менее 24 Атм;
- температура теплоносителя до 120° С

Соединение:

- подводка магистрали: справа, слева, спереди, сзади.
- фитинги с внутренней резьбой 1/2”

Руководство по монтажу

Подробности

Внимание! Остерегайтесь подделок. Только оригинальные конвекторы HELIOS THERM имеют на корпусе фирменный знак выполненный методом штамповки.
