Встраиваемые конвекторы

Helios Alpha Double Air (CIADA)

Комплект поставки

  • Короб с установленной рамкой
  • Съемный теплообменник
  • Тангенциальный вентилятор
  • Декоративная решетка из анодированного алюминия (на выбор пять базовых цветов, входит в стоимость конвектора)
  • Крепежно-регулировочный комплект
  • Паспорт с гарантийным талоном и инструкцией по монтажу
  • Декоративная крышка
  • Щит монтажный

Максимальная теплоотдача!
Встраиваемый в пол конвектор с принудительной конвекцией. Максимальный тепловой поток, увеличенная глубина короба, двухрядный теплообменник и тангенциальные вентиляторы.

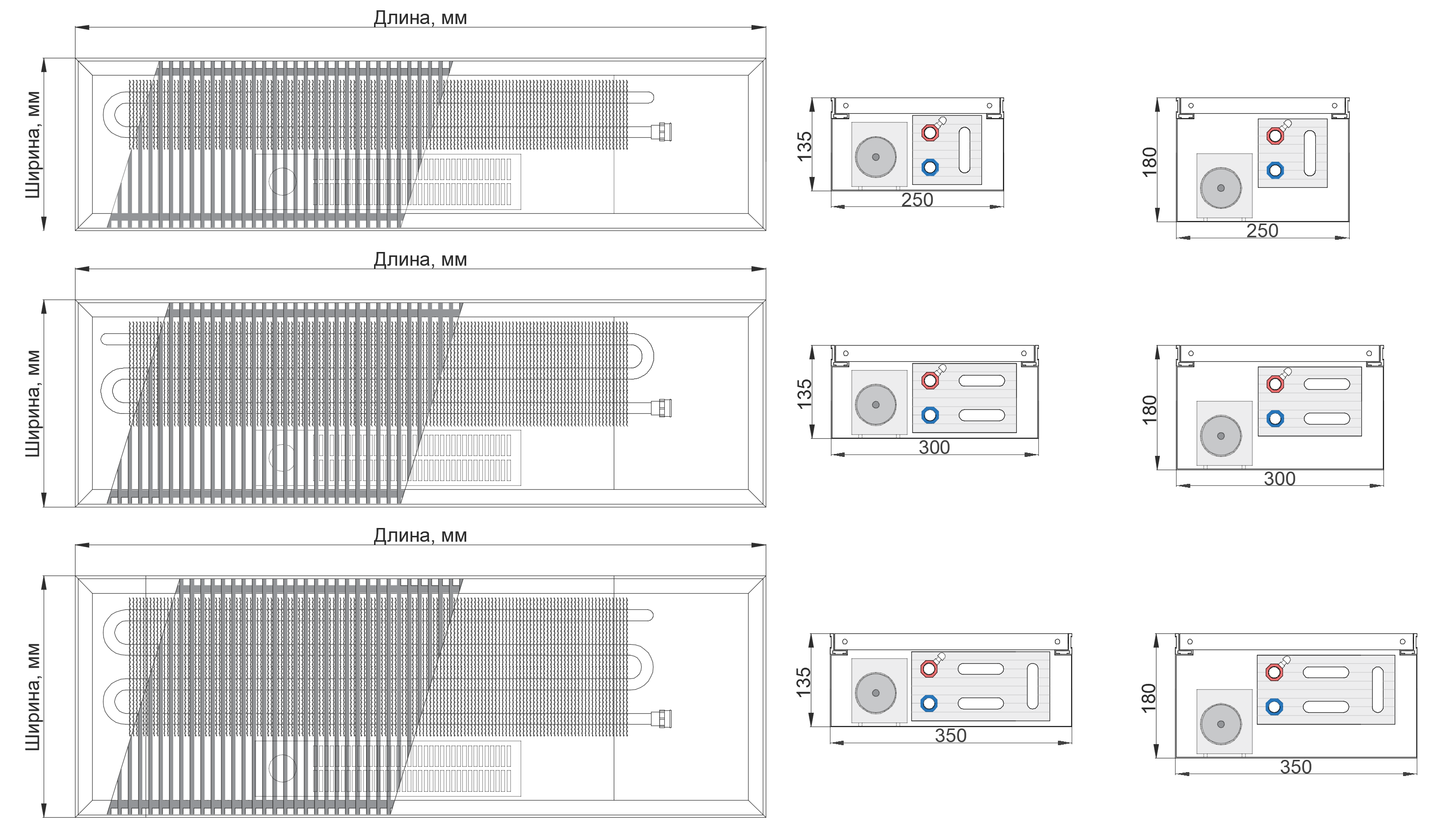

Таблица размеров

Ширина конвектора:

Высота 135 мм
Длина (мм)
Мощность при 90/70/20
Мощность при 70/50/20
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
834 1010 1186 1362 1538 1714 1890 2066 2242 2418 2594 2770 2946 3122 3298 3474 3650 3826 4002 4178 4354 4530 4706 4882 5058 5234 5410 5586 5762 5938 6114 6290 6466 6642 6818 6994 7170 7346 7522 7698 7874 8050 8226
500 606 712 817 923 1028 1134 1240 1345 1451 1556 1662 1768 1873 1979 2084 2190 2296 2401 2507 2612 2718 2824 2929 3035 3140 3246 3352 3457 3563 3668 3774 3880 3985 4091 4196 4302 4408 4513 4619 4724 4830 4936
42850 46077 49305 52532 55759 68987 72214 75441 78669 81896 95123 98350 101578 104805 108032 121206 124487 127714 130941 134169 147396 150623 153851 157078 160305 173533 176760 179987 183214 186442 199669 202896 206124 209351 212578 225805 229033 232260 235487 238715 251942 255169 258397
Высота 180 мм
Длина (мм)
Мощность при 90/70/20
Мощность при 70/50/20
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
991 1189 1387 1585 1783 1981 2179 2377 2575 2773 2971 3169 3367 3565 3763 3961 4159 4357 4555 4753 4951 5149 5347 5545 5743 5941 6139 6337 6535 6733 6931 7129 7327 7525 7723 7921 8119 8317 8515 8713 8911 9109 9307
595 713 832 951 1070 1189 1307 1426 1545 1664 1783 1901 2020 2139 2258 2377 2495 2614 2733 2852 2971 3089 3208 3327 3446 3565 3683 3802 3921 4040 4159 4277 4396 4515 4634 4753 4871 4990 5109 5228 5347 5465 5584
43325 46612 49898 53185 56472 69758 73045 76332 79618 82905 96192 99478 102765 106052 109338 122625 125912 129198 132485 135772 149058 152345 155632 158918 162205 175492 178778 182065 185352 188638 201925 205212 208498 211785 215072 228358 231645 234931 238218 241505 254791 258078 261365
Высота 135 мм
Длина (мм)
Мощность при 90/70/20
Мощность при 70/50/20
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
1211 1437 1663 1889 2115 2341 2567 2793 3019 3245 3471 3697 3923 4149 4375 4601 4827 5053 5279 5505 5731 5957 6183 6409 6635 6861 7087 7313 7539 7765 7991 8217 8443 8669 8895 9121 9347 9573 9799 10025 10251 10477 10703
727 862 998 1133 1269 1405 1540 1676 1811 1947 2083 2218 2354 2489 2625 2761 2896 3032 3167 3303 3439 3574 3710 3845 3981 4117 4252 4388 4523 4659 4795 4930 5066 5201 5337 5473 5608 5744 5879 6015 6151 6286 6422
48888 52958 57027 61097 65167 79236 83306 87376 91446 95515 109585 113655 117724 121794 125864 139933 144003 148073 152143 156212 170282 174352 178421 182491 186561 200630 204700 208770 212840 216909 230979 235049 239118 243188 247258 261327 265397 269467 273537 277606 291676 295746 299815
Высота 180 мм
Длина (мм)
Мощность при 90/70/20
Мощность при 70/50/20
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
1346 1607 1868 2129 2390 2651 2912 3173 3434 3695 3956 4217 4478 4739 5000 5261 5522 5783 6044 6305 6566 6827 7088 7349 7610 7871 8132 8393 8654 8915 9176 9437 9698 9959 10220 10481 10742 11003 11264 11525 11786 12047 12308
808 964 1121 1277 1434 1591 1747 1904 2060 2217 2374 2530 2687 2843 3000 3157 3313 3470 3626 3783 3940 4096 4253 4409 4566 4723 4879 5036 5192 5349 5506 5662 5819 5975 6132 6289 6445 6602 6758 6915 7072 7228 7385
49363 53492 57621 61750 65879 80008 84137 88266 92395 96524 110654 114783 118912 123041 127170 141299 145428 149557 153686 157815 171944 176073 180202 184331 188460 202589 206719 210848 214977 219106 233235 237364 241493 245622 249751 263880 268009 272138 276267 280396 294525 298654 302784
Высота 135 мм
Длина (мм)
Мощность при 90/70/20
Мощность при 70/50/20
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
1496 1812 2128 2444 2760 3076 3392 3708 4024 4340 4656 4972 5288 5604 5920 6236 6552 6868 7184 7500 7816 8132 8448 8764 9080 9396 9712 10028 10344 10660 10976 11292 11608 11924 12240 12556 12872 13188 13504 13820 14136 14452 14768
898 1087 1277 1466 1656 1846 2035 2225 2414 2604 2794 2983 3173 3362 3552 3742 3931 4121 4310 4500 4690 4879 5069 5258 5448 5638 5827 6017 6206 6396 6586 6775 6965 7154 7344 7534 7723 7913 8102 8292 8482 8671 8861
54926 59838 64750 69662 74574 89486 94398 99311 104223 109135 124047 128959 133871 138783 143695 158607 163519 168432 173344 178256 193168 198080 202992 207904 212816 227728 232640 237553 242465 247377 262289 267201 272113 277025 281937 296849 301761 306674 311586 316498 331410 336322 341234
Высота 180 мм
Длина (мм)
Мощность при 90/70/20
Мощность при 70/50/20
Стоимость (руб.)*
800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200 4300 4400 4500 4600 4700 4800 4900 5000
1874 2231 2588 2945 3302 3659 4016 4373 4730 5087 5444 5801 6158 6515 6872 7229 7586 7943 8300 8657 9014 9371 9728 10085 10442 10799 11156 11513 11870 12227 12584 12941 13298 13655 14012 14369 14726 15083 15440 15797 16154 16511 16868
1124 1339 1553 1767 1981 2195 2410 2624 2838 3052 3266 3481 3695 3909 4123 4337 4552 4766 4980 5194 5408 5623 5837 6051 6265 6479 6694 6908 7122 7336 7550 7765 7979 8193 8407 8621 8836 9050 9264 9478 9692 9907 10121
55401 60372 65344 70315 75287 90258 95230 100201 105172 110144 125115 130087 135058 140030 145001 159973 164944 169916 174887 179859 194830 199802 204773 209744 214716 229687 234659 239630 244602 249573 264545 269516 274488 279459 284431 299402 304374 309345 314316 319288 334259 339231 344202
* Не является офертой и носит ознакомительный характер

Гелиос-Терм

ОСОБЕННОСТИ МОДЕЛИ

Короб:

- оцинкованная сталь 0,9 мм с эпоксиполиэфирным покрытием;
- внутренние перемычки, предотвращающие деформацию короба;
- декоративная крышка;
- специальная формовка узлов прохода с изменяемым размером отверстия;
- закладные элементы для юстировки уровня конвектора;
- закладные элементы для крепления фиксирующих пластин.

Теплообменник:

- двухрядный теплообменник;
- медная труба – 5/8”;
- толщина алюминиевой ламели – 0,35 мм;
- воздухоотводчик;
- давление: рабочее до 16 Атм/ опрессовочное не менее 24 Атм;
- температура теплоносителя до 120° С

ВЕНТИЛЯТОР

- тангенциальный вентилятор Fergas 220В, серии NCB 45;
- модуль управления вентилятором.

Соединение:

- подводка магистрали: справа, спереди, сзади.
- фитинги с внутренней резьбой 1/2”

Руководство по монтажу

Подробности

Внимание! Остерегайтесь подделок. Только оригинальные конвекторы HELIOS THERM имеют на корпусе фирменный знак выполненный методом штамповки.
